تسخير طاقة الشمس: ألواح شمسية هجينة لتحقيق أقصى قدر من كفاءة الطاقة

تعريف المنتج

الألواح الشمسية الهجينة، والمعروفة أيضاً بالألواح الكهروضوئية الحرارية، هي أنظمة طاقة متكاملة تولد الكهرباء وتلتقط الطاقة الحرارية القابلة للاستخدام من الإشعاع الشمسي في آن واحد. ومن خلال الجمع بين الخلايا الكهروضوئية ومبادل حراري، تزيد الألواح الشمسية الهجينة من إجمالي إنتاج الطاقة لكل وحدة مساحة، مع تحسين الكفاءة الكهربائية عبر التحكم في درجة الحرارة.

المعايير والمواصفات الفنية

تعكس المواصفات التالية الألواح الشمسية الهجينة التجارية الشائعة الاستخدام والمناسبة للمشاريع الصناعية والتجارية ومشاريع المرافق العامة.

• القدرة الكهربائية الناتجة:300-420 واط لكل لوحة

• الكفاءة الكهربائية:18%–22% (STC)

• الإخراج الحراري:450-700 واط لكل لوحة (حسب معدل التدفق)

• الكفاءة الإجمالية للطاقة:65%–75%

• نطاق درجة حرارة التشغيل:-40 درجة مئوية إلى +85 درجة مئوية

• سائل نقل الحرارة:الماء أو خليط الماء والجليكول

• تصنيف ضغط النظام:≤10 بار

• أبعاد اللوحة:الأبعاد التقريبية: 1950 × 1000 × 40 مم

• عمر التصميم:≥25 سنة

التركيب والبنية وتكوين المواد

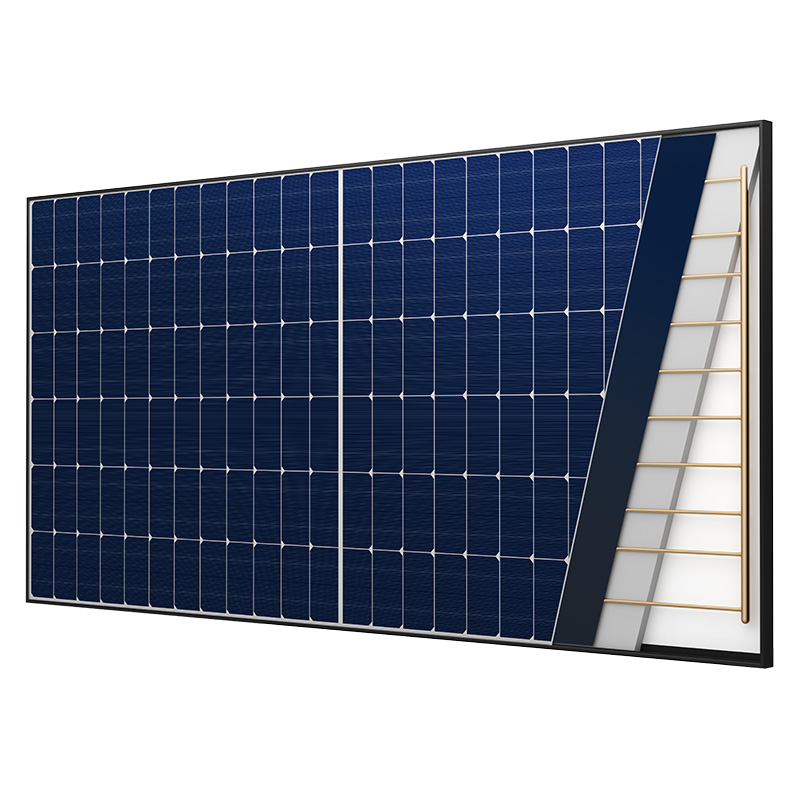

تعتمد الألواح الشمسية الهجينة على بنية مركبة متعددة الطبقات مصممة لتوليد الكهرباء واستعادة الحرارة.

• طبقة الزجاج المقسى:زجاج منخفض الحديد وعالي النفاذية لالتقاط الطاقة الشمسية

• الطبقة الكهروضوئية:خلايا سيليكون أحادية البلورة مطلية بطبقة مضادة للانعكاس

• التغليف:أفلام EVA أو POE للعزل الكهربائي والمتانة

• لوحة امتصاص حراري:صفائح من الألومنيوم أو النحاس مع قنوات سائلة ملحومة

• أنابيب المبادل الحراري:أنابيب متعرجة من النحاس أو الفولاذ المقاوم للصدأ

• الغطاء الخلفي / العازل:طبقة عازلة من البوليمر المركب أو المعدن

• إطار:سبيكة ألومنيوم مؤكسدة لتحقيق الاستقرار الهيكلي

عملية التصنيع

يتطلب تصنيع الألواح الشمسية الهجينة عمليات هندسية منسقة للخلايا الكهروضوئية والحرارية.

1. تركيب الخلايا الكهروضوئية:تقوم آلات التوصيل والربط الآلية بتوصيل خلايا السيليكون.

2. الجمعية صفح:تتكون الطبقات من الزجاج، ومادة التغليف، والخلايا، والغطاء الخلفي.

3. تصنيع الممتص الحراري:صفائح معدنية مشكلة باستخدام الحاسوب مع قنوات ملحومة بالليزر.

4. عملية الترابط:مادة ماصة للحرارة ملتصقة برقائق الخلايا الكهروضوئية باستخدام مواد لاصقة موصلة.

5. التصفيح:التغليف بالتفريغ الهوائي تحت درجة حرارة وضغط مضبوطين.

6. تركيب الإطار وصندوق التوصيل:التجميع الميكانيكي والعزل الكهربائي.

7. الاختبار:اختبارات الأداء الكهربائي، ومقاومة العزل، والضغط، والأداء الحراري.

مقارنة الصناعة

سيناريوهات التطبيق

تُستخدم الألواح الشمسية الهجينة بشكل أساسي في المشاريع التي تتطلب كلاً من الطاقة الكهربائية والحرارية.

• مقاولو الهندسة والمشتريات والإنشاءات:أنظمة الطاقة المتكاملة للمباني التجارية

• المنشآت الصناعية:الحرارة الصناعية وتوليد الطاقة في الموقع

• مشاريع التدفئة المركزية:إمداد مشترك بالطاقة الشمسية والكهربائية والحرارية

• الفنادق والمستشفيات:الطلب على الماء الساخن مع توليد الطاقة من السطح

• الموزعون:محافظ الطاقة المتجددة ذات القيمة المضافة

أبرز المشكلات والحلول

• مساحة السقف محدودة:تعمل الألواح الشمسية الهجينة على زيادة إنتاج الطاقة لكل متر مربع.

• انخفاض كفاءة الخلايا الكهروضوئية عند درجات الحرارة العالية:يعمل التبريد النشط على تحسين استقرار الخرج الكهربائي.

• تكامل النظام المنفصل:يؤدي وجود نظام واحد إلى تقليل تعقيد توازن النظام.

• ارتفاع تكاليف الطاقة:يقلل المخرج المزدوج من الاعتماد على الكهرباء من الشبكة والوقود الأحفوري.

تحذيرات المخاطر وتدابير التخفيف

• خطر التسرب الهيدروليكي:استخدم أنابيب تم اختبار ضغطها وموصلات مؤهلة.

• ارتفاع درجة حرارة النظام:قم بدمج أجهزة استشعار درجة الحرارة وصمامات التجاوز.

• تكلفة أولية أعلى:قم بإجراء تحليل تكلفة دورة الحياة بدلاً من التقييم الذي يقتصر على النفقات الرأسمالية فقط.

• تعقيد التثبيت:يتطلب الأمر فنيين تركيب مدربين وبروتوكولات تشغيل محددة.

دليل الشراء والاختيار

1. حدد متطلبات الأحمال الكهربائية والحرارية.

2. قم بتقييم مساحة التركيب المتاحة واتجاهها.

3. حدد نوع السائل ونطاق درجة حرارة التشغيل.

4. مراجعة معايير الاعتماد (IEC، ISO، Solar Keymark).

5. تقييم القدرة الإنتاجية للشركة المصنعة وأنظمة ضمان الجودة.

6. قارن بين كفاءة النظام الإجمالية وتكلفة دورة حياته.

7. تأكد من توفر الدعم الفني لما بعد البيع.

دراسة حالة هندسية

في مجمع مكاتب تجارية بجنوب أوروبا، تم تركيب منظومة ألواح شمسية هجينة بمساحة 500 متر مربع على السطح. وقد وفر النظام ما يقارب 180 ميغاواط/ساعة من الكهرباء سنوياً، بالإضافة إلى 260 ميغاواط/ساعة من الحرارة المنخفضة لتسخين المياه المنزلية وتسخين أنظمة التدفئة والتهوية وتكييف الهواء. وقد ساهم هذا الحل المتكامل في خفض استهلاك الطاقة الإجمالي بنسبة 32% مقارنةً بنظام الطاقة الشمسية الكهروضوئية التقليدي.

التعليمات

• س1:هل الألواح الشمسية الهجينة متوافقة مع محولات الطاقة الشمسية الكهروضوئية الموجودة؟
  ج: نعم، عادةً ما يتم استخدام محولات السلسلة القياسية.

• Q2:ما هي فترة الاسترداد النموذجية؟
  ج: من 5 إلى 9 سنوات حسب أسعار الطاقة.

• كز:هل يمكنها العمل في المناخات الباردة؟
  ج: نعم، باستخدام سوائل نقل الحرارة المضادة للتجمد.

• نسخة:هل تتطلب صيانة أكثر؟
  ج: أعلى قليلاً بسبب المكونات الهيدروليكية.

• س5:هل هي مناسبة للاستخدام السكني؟
  ج: بشكل رئيسي للمشاريع التجارية والصناعية.

• 6ما هي الشهادات المطلوبة؟
  ج: IEC 61215 و IEC 61730 والمعايير الحرارية ذات الصلة.

• 7هل يمكن تخزين الناتج الحراري؟
  ج: نعم، عبر خزانات عازلة معزولة.

• Q8:كيف يتم ضمان السلامة الكهربائية؟
  ج: من خلال اختبار العزل وتصميم نظام التأريض.

• س9:ما هو الحمل المطلوب على السطح؟
  ج: عادةً 20-30 كجم/م².

• س10:هل يمكن تخصيص الأنظمة؟
  ج: نعم، بناءً على متطلبات المشروع المحددة.

دعوة للعمل

للحصول على عروض أسعار خاصة بالمشاريع، أو بيانات فنية مفصلة، ​​أو عينات هندسية من الألواح الشمسية الهجينة، يتم تشجيع فرق المشتريات والهندسة على تقديم استفسارات رسمية تتضمن بيانات الأحمال وظروف التركيب.

بيانات اعتماد المؤلف E-E-A-T

أُعدّت هذه المقالة من قِبل فريق هندسي متخصص في الطاقة المتجددة، يتمتع بخبرة تزيد عن 15 عامًا في تصميم أنظمة الطاقة الشمسية الكهروضوئية، وتكامل الطاقة الشمسية الحرارية، والاستشارات الهندسية والإنشائية في القطاعات التجارية والصناعية. ويعكس المحتوى معايير الصناعة، والبيانات الميدانية، وأفضل الممارسات الهندسية.
