مقدمة حالة مشروع التدفئة الشمسية لمزرعة شاندونغ دينغتاي للثروة الحيوانية
نظام تسخين شمسي حراري بمساحة 3,420 مترًا مربعًا لمزرعة خنازير بمساحة 60,000 متر مربع في جينان، شاندونغ
تركيب تسخين شمسي واسع النطاق بألواح مسطحة يحل محل الغلايات الغازية في مناطق الحضانة والتربية — مما يوفر 600,000 متر مكعب من الغاز الطبيعي سنويًا، ويقلل 1,034.9 طنًا من ثاني أكسيد الكربون، ويحقق وفورات سنوية في الطاقة بقيمة 2 مليون يوان صيني (حوالي 280,000 دولار أمريكي).
خلفية المشروع
تدير شركة شاندونغ دينغتاي للثروة الحيوانية منشأة كبيرة لإنتاج الخنازير في منطقة تشانغتشينغ بمدينة جينان — وهي منطقة ذات مناخ موسمي معتدل حيث تصل درجات الحرارة في الشتاء إلى حوالي -10 درجة مئوية. الخنازير الصغيرة في حظائر الحضانة والخنازير الأم في مناطق التربية شديدة الحساسية لدرجات الحرارة: انخفاض درجة الحرارة المحيطة بمقدار 3-5 درجات مئوية يؤدي مباشرة إلى زيادة نسبة تحويل العلف ومعدلات الإصابة بالأمراض والوفيات.
قبل التعديل، كانت المزرعة تعتمد على غلايات الغاز الطبيعي للحفاظ على درجات الحرارة المحددة في الشتاء. أصبحت تكاليف الغاز ثاني أكبر نفقات التشغيل بعد العلف، وكانت انبعاثات الغلايات تتعارض بشكل متزايد مع ضغوط الامتثال المزدوج للكربون المحلية على عمليات الثروة الحيوانية واسعة النطاق. كان المطلوب ببساطة: استبدال أكبر قدر ممكن من حمولة الغاز بمصدر حراري متجدد ومستقر، دون المساس بمعدلات بقاء الخنازير الصغيرة خلال فترات البرد.
تحديات العميل
أربعة قيود حددت نطاق التصميم لهذا التعديل.
ارتفاع استهلاك الغاز في ذروة الشتاء
تدفئة 60,000 متر مربع من مساحات الحضانة والتربية خلال شتاء شاندونغ أدت إلى استهلاك غاز سنوي يصل إلى ستة أرقام متر مكعب، مع تقلب أسعار الوقود مما يعرض النشاط التجاري لمخاطر الهامش.
حساسية نفوق الخنازير الصغيرة لتقلبات درجات الحرارة
تتطلب مناطق الحضانة استقرارًا حراريًا دقيقًا. تسبب دورات الغلايات الغازية تقلبات تتراوح بين ±2–3 درجة مئوية مما زاد من معدلات الأمراض واستهلاك المطهرات، مما ضاعف تكاليف التشغيل إلى ما يتجاوز فاتورة الوقود نفسها.
ضغوط الامتثال لسياسات الكربون المزدوج
تواجه عمليات الثروة الحيوانية واسعة النطاق في شاندونغ تدقيقًا متزايدًا بشأن انبعاثات الغازات الدفيئة والملوثات. استمرار الاعتماد على احتراق الغاز يحمل مخاطر تنظيمية وتمويلية على المدى المتوسط.
مساحة السطح والأرض المتاحة للمجمعات
وفرت تخطيطات المنشأة مساحة كافية من السطح المواجه للجنوب والأرض لاستضافة مجموعة كبيرة من الألواح المسطحة — ولكن كان على اختيار المجمعات أن يتحمل الغبار والهواء المحمل بالأمونيا والتعرض الخارجي لأكثر من 20 عامًا دون تدهور في الكفاءة.
نظرة عامة على الحل
استخدم التصميم مصفوفة شمسية حرارية كبيرة من الألواح المسطحة كمصدر حرارة رئيسي، مع الاحتفاظ بغلاية الغاز الحالية كاحتياطي للطقس البارد الشديد وفترات الغيوم الطويلة. يحافظ هذا الربط على حالة الانبعاثات والتكلفة مع إزالة خطر النقطة الواحدة لنظام شمسي فقط خلال الأسابيع الأكثر برودة. الخلفية التقنية المرجعية متاحة في مركز منتجات مجمع الألواح الشمسية المسطحة و الصفحة الأوسع تطبيق الماء الساخن للمصانع والمعامل.
الألواح المسطحة كمصدر حرارة رئيسي

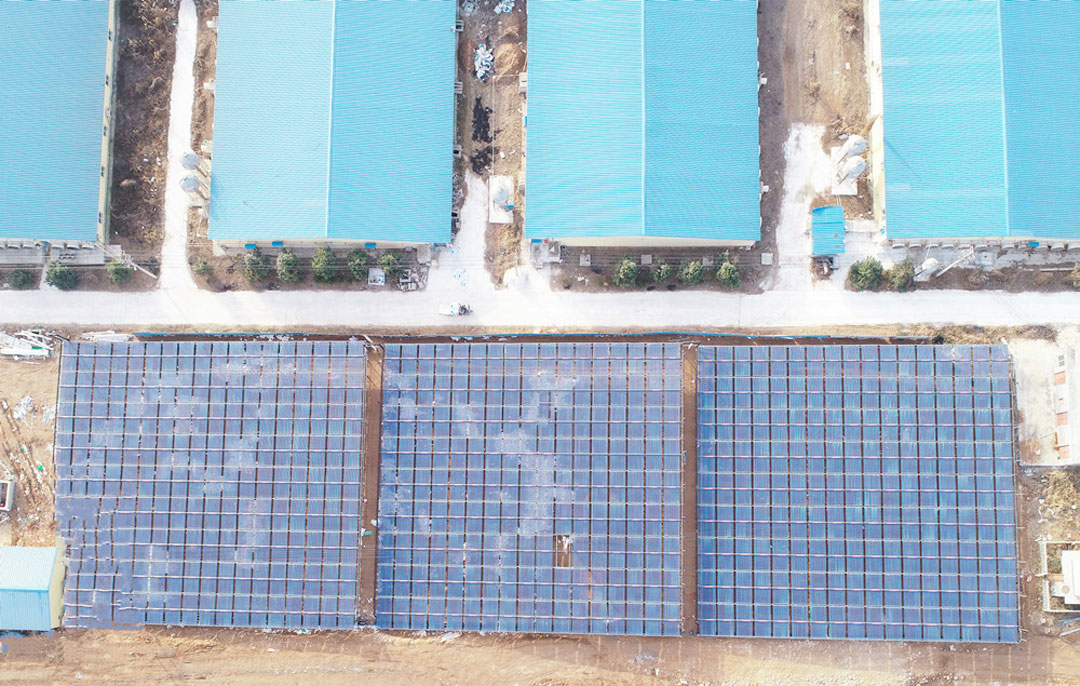

3,420 متر مربع من الألواح المسطحة عالية الكفاءة مصممة حسب ذروة حمل التدفئة الشتوية. طلاء ممتص انتقائي لإنتاج مستقر تحت الضوء المنتشر ودرجات الحرارة المحيطة المنخفضة.
الاحتفاظ بغلاية الغاز كاحتياطي فقط
تبقى غلاية الغاز الحالية في وضع الاستعداد لفترات الغيوم الطويلة وذروات الطقس البارد. ينخفض إجمالي استهلاك الغاز بمقدار 600,000 متر مكعب سنويًا مع الحفاظ على موثوقية التدفئة.
التوزيع الحراري على مستوى المناطق
حلقات منفصلة لأقلام الحضانة (نقطة ضبط أعلى، تحكم أكثر دقة) ومناطق التربية للبالغين (نقطة ضبط معتدلة). يمنع ارتفاع الحرارة في منطقة بينما تكون أخرى ناقصة الإمداد.
خزان التخزين المؤقت + التحكم في الدورة الدموية
التخزين المؤقت الطبقي يخفف من تقطع الطاقة الشمسية ويسمح للغلاية بالعمل فقط عندما لا يستطيع النظام الشمسي مع التخزين تلبية الطلب. يتم تشغيل مضخات الدورة الدموية بناءً على التحكم في فرق درجة الحرارة.
إعدادات النظام
مقارنة قبل وبعد
تمت المقارنة مع خط الأساس الذي يعمل بالغاز فقط قبل إعادة التأهيل لنفس مساحة 60,000 م² من مباني الحضانة والتسمين.
| متري | قبل | بعد | تحسين |
|---|---|---|---|
| مصدر الحرارة الأساسي | غلاية غاز طبيعي (100%) | طاقة شمسية حرارية أساسية + غاز احتياطي | إرسال متجدد أولاً |
| الاستهلاك السنوي للغاز | خط الأساس | خط الأساس − 600,000 م³ | −600,000 م³/سنة |
| التكلفة السنوية للطاقة | خط الأساس | خط الأساس − 2,000,000 يوان صيني | توفير ~280,000 دولار أمريكي/سنة |
| استهلاك المطهرات | خط الأساس | خط الأساس − 8 أطنان/سنة | انخفاض ضغط الأمراض |
| انبعاثات ثاني أكسيد الكربون السنوية | خط الأساس | خط الأساس − 1,034.9 طن | −1,034.9 طن CO₂/سنة |
| انبعاثات SO₂ / PM | خط الأساس | −8.4 طن / −4.2 طن سنويًا | تحسن كبير في جودة الهواء المحلي |
نتائج الأداء
يُقاس مقابل أول سنة كاملة من التشغيل.
تعليق العميل
"يغطي النظام الشمسي حمولة التدفئة الأساسية خلال معظم فصل الشتاء، ولا يعمل غلاية الغاز الآن إلا أثناء موجات البرد. درجة حرارة الحضانة أصبحت أكثر استقرارًا من أي وقت مضى — انخفض استخدام المطهرات بمقدار ثمانية أطنان في السنة الأولى، وتحسن أداء الخنازير مع ذلك. هذا هو ما يبدو عليه التحول الأخضر في مزرعة عاملة."
هل تدير منشأة للماشية أو البيوت الزجاجية أو الصناعات الزراعية ذات حمولة تدفئة كبيرة بالغاز أو الفحم؟ تحدث إلينا حول إعادة تأهيل الطاقة الشمسية الحرارية، أو استكشفشراكتنا في توزيع الطاقة الشمسية الحراريةلفرص EPC والقنوات.
طلب عرض سعر مماثل ←الاستنتاجات الرئيسية للمشاريع المماثلة
أربعة دروس هندسية وتجارية تنتقل مباشرة إلى عمليات التعديل الحراري الأخرى للماشية والصناعات الزراعية.
حجم منطقة المجمع مقابل ذروة الحمل الشتوي، وليس العائد السنوي
بالنسبة لتدفئة الماشية، يكون القيد في يناير، وليس في كيلوواط ساعي سنويًا. نسبة المجمع إلى الأرضية 1 م² : 17.5 م² المستخدمة هنا هي معيار بداية جيد لتعديلات الحظائر في المناخات المعتدلة — المناخات الأكثر برودة تتطلب نسبة أقرب إلى 1 : 12.
احتفظ بالغلاية الحالية — لا تقم بإزالتها
الاحتفاظ بغلاية الغاز كاحتياطي يضمن الموثوقية في موجات البرد بتكلفة إضافية شبه معدومة. التصميم الذي يعتمد فقط على الطاقة الشمسية إما أن يضخم حجم المجمع أو يقبل خطر نفوق الخنازير الصغيرة. لا أحد منهما مقبول للمنتج العامل. انظرالتسخين المسبق بالطاقة الشمسية للغلاياتللحصول على المنطق التقني.
تقسيم حلقة التدفئة حسب مرحلة حياة الحيوان
يجب أن تكون إعدادات نقاط الضبط في حظائر التربية أعلى وأكثر إحكامًا مقارنة بمناطق التكاثر للبالغين. يؤدي استخدام حلقة مختلطة واحدة إلى إهدار الحرارة على الخنازير البالغة مع عدم تلبية احتياجات الخنازير الصغيرة بشكل كافٍ. تعمل الحلقات المنفصلة مع أنظمة تحكم مستقلة على حل المشكلتين بتكلفة إضافية متواضعة للأنابيب.
احسب التوفير غير المباشر — المطهرات ونفوق الحيوانات
إن التخفيض السنوي البالغ 8 أطنان في استخدام المطهرات هو توفير تشغيلي حقيقي تتجاهله معظم نماذج استرداد تكاليف الطاقة الشمسية. في تجديدات المزارع الحيوانية، يعمل الاستقرار الحراري على تحسين نتائج الأمن الحيوي؛ ويجب تضمين ذلك في دراسة الجدوى الاقتصادية.
الأسئلة المتداولة
ما هي فترة استرداد التكاليف لتجديد نظام التدفئة الشمسية في مزرعة خنازير بهذا الحجم؟
مع توفير سنوي في الطاقة يبلغ 2 مليون يوان صيني (~280,000 دولار أمريكي)، تسترد معظم تجديدات أنظمة التدفئة الشمسية ذات الألواح المسطحة بهذا الحجم الاستثمار الإضافي خلال 4–6 سنوات، مع عمر افتراضي للمعدات يتجاوز 20 عامًا بعد ذلك. يعتمد الاسترداد الفعلي على سعر الغاز المحلي، وتوفر الدعم الحكومي، وتعقيد التركيب.تفصيل استرداد التكاليف المعتمد على البياناتيقوم بحساب الأنظمة الحرارية التجارية.
كيف تتعامل المجمعات مع الغبار والأمونيا والتعرض الطويل للخارج في موقع الماشية؟
تم تحديد المجمعات المسطحة بزجاج مقسّى منخفض الحديد وأغطية مقاومة للتآكل لعمر خارجي يزيد عن 20 عامًا. يكفي التنظيف بالرش السنوي خلال الصيانة في الموسم الدافئ في معظم المناخات المشابهة لشاندونغ. يتم إدارة التعرض للأمونيا عن طريق وضع المجمعات في اتجاه الريح من نقاط العادم الأعلى انبعاثًا قدر الإمكان.
هل يمكن استخدام نفس التصميم لحظائر الألبان أو بيوت الدواجن أو البيوت البلاستيكية؟
نعم. الهيكل الأساسي — المجمع المسطح الأساسي + غلاية احتياطية + توزيع مناطق + خزان تخزين عازل — يتوسع بشكل نظيف عبر تطبيقات الألبان والدواجن والبيوت البلاستيكية وتربية الأحياء المائية. المتغير الرئيسي في التصميم هو نقطة الضبط وملف الحمل؛ يظل إطار المعدات مشابهًا.
هل هذا النهج متوافق مع المضخات الحرارية كبديل احتياطي؟
نعم. استبدال الغلاية الاحتياطية التي تعمل بالغاز بمضخة حرارية هوائية أو أرضية هو ترقية صالحة للمرحلة الثانية تزيل الاحتراق في الموقع بالكامل. تواصل مجموعة الطاقة الشمسية الحرارية تغطية الحمل الأساسي؛ بينما تتعامل المضخة الحرارية مع الحمل المتبقي. أصبح هذا تكوينًا شائعًا الآن لمشاريع البناء الجديدة في القطاع الزراعي الصناعي.
هل تتعامل شركة SoletkSolar مع مشاريع الماشية والصناعات الزراعية في الخارج؟
نعم. ينطبق نفس المنطق التصميمي على عمليات الماشية والصوبات الزراعية في شمال أوروبا وآسيا الوسطى وأجزاء ذات خطوط عرض أعلى في الأمريكتين. يتم تعديل مواصفات المنتج وفقًا لدرجة الحرارة التصميمية المحلية، وسعر الغاز أو الكهرباء، والمساحة المتاحة للسقف أو الأرض.
