أنابيب التدفئة الشمسية

تعريف المنتج

أنابيب التدفئة الشمسيةهي مكونات حرارية شمسية عالية الكفاءة، وعادة ما تكون أنابيب زجاجية مفرغة، مصممة لالتقاط الإشعاع الشمسي وتحويله إلى حرارة قابلة للاستخدام لتسخين المياه وأنظمة الطاقة الحرارية، مما يوفر أداءً مستقرًا في ظل ظروف مناخية وتركيب متنوعة.

المعايير والمواصفات الفنية

يتم تصنيع أنابيب التسخين الشمسي وفقًا لمتطلبات الأداء الحراري والميكانيكي القياسية لضمان الموثوقية على المدى الطويل.

• نوع الأنبوب: أنبوب مفرغ / أنبوب أنبوب حراري

• القطر الخارجي: 47 مم / 58 مم

• طول الأنبوب: 1500 مم / 1800 مم / 2000 مم

• مادة الزجاج: بوروسيليكات 3.3

• درجة الفراغ: ≤5×10⁻³ باسكال

• معدل امتصاص الطاقة الشمسية: ≥93%

• الانبعاثية: ≤6%

• درجة حرارة التشغيل: من -40 درجة مئوية إلى 200 درجة مئوية

• العمر الافتراضي للتصميم: ≥15 سنة

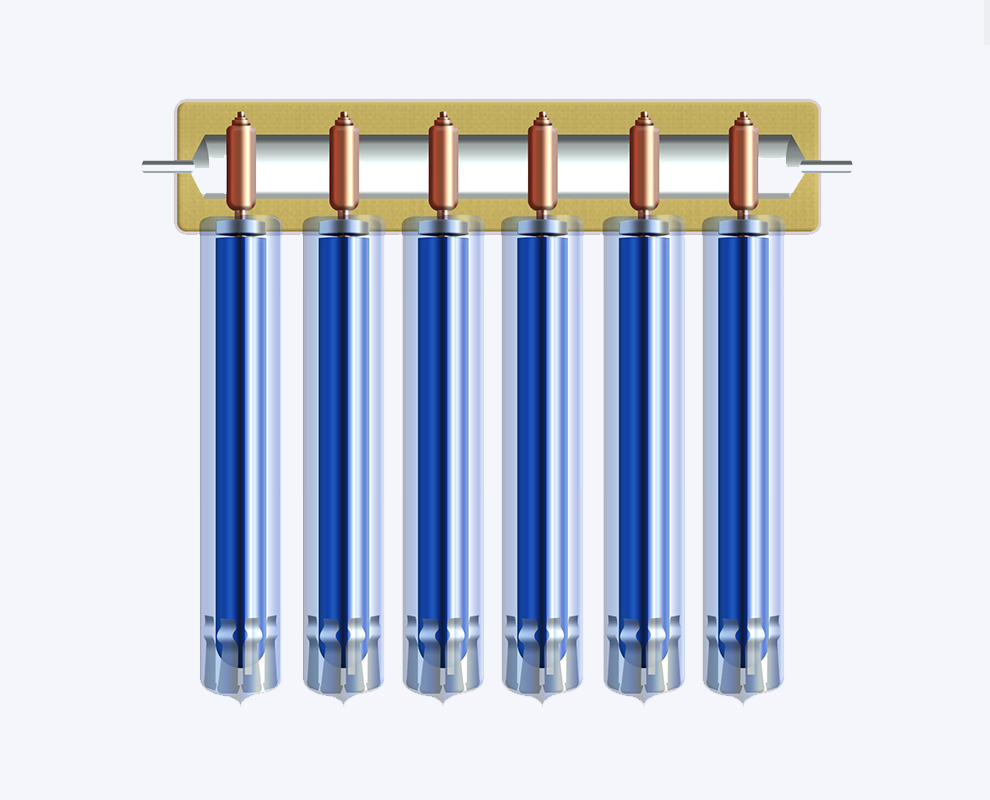

التركيب والبنية المادية

تتميز أنابيب التسخين الشمسي ببنية متعددة الطبقات ومصممة هندسياً بدقة عالية:

• أنبوب زجاجي خارجيزجاج البوروسيليكات عالي الشفافية

• أنبوب امتصاص داخليطبقة زجاجية مطلية بشكل انتقائي

• طلاء انتقائيطلاء أساسه نتريد الألومنيوم أو النحاس

• طبقة فراغعزل حراري لتقليل فقدان الحرارة

• أنبوب حراري (اختياري)أنبوب نحاسي مع سائل تشغيل

• ختم نهاية الغطاءجهاز امتصاص الباريوم وختم الفراغ

عملية التصنيع

تخضع عملية إنتاج أنابيب التسخين الشمسي لإجراءات صناعية صارمة:

1. تشكيل وتلدين الأنابيب الزجاجية

2. ترسيب الطلاء الانتقائي عبر الرش المغناطيسي

3. مجموعة الأنابيب الداخلية والخارجية

4. استخلاص الفراغ وتفعيل الممتص

5. إدخال أنبوب التسخين وإحكام إغلاقه (إن وجد)

6. اختبار الصدمة الحرارية واختبار الاحتفاظ بالفراغ

تشمل المعدات الأساسية غرف الطلاء، ومضخات التفريغ، وأفران التلدين، وأنظمة الفحص الآلية.

مقارنة الصناعة

سيناريوهات التطبيق

تُستخدم أنابيب التسخين الشمسي على نطاق واسع من قبل مقاولي الهندسة والمشتريات والإنشاءات، ومكاملين الأنظمة، والموزعين في المشاريع التالية:

• أنظمة تسخين المياه بالطاقة الشمسية للمنازل

• الفنادق والنزل والمنتجعات

• المستشفيات ومرافق الرعاية الصحية

• حرم المدارس والجامعات

• التسخين المسبق لمياه العمليات الصناعية

• أنظمة التدفئة المركزية وأنظمة الطاقة الشمسية الهجينة

أبرز المشكلات والحلول الهندسية

• فقدان الحرارة في درجات الحرارة المنخفضةيقلل العزل الفراغي من فقدان الحرارة بالحمل الحراري

• قابلية توسع النظامتتيح مصفوفات الأنابيب المعيارية توسيعًا مرنًا للسعة

• مخاوف من كسر الأنبوبزجاج البوروسيليكات يحسن مقاومة الصدمات

• نقل الحرارة غير المتكافئتصميمات الأنابيب الحرارية تعزز التناسق الحراري

تحذيرات المخاطر وتوصيات التخفيف منها

يُعد التحكم في المخاطر الهندسية أمراً ضرورياً لاستقرار النظام على المدى الطويل:

• تدهور الفراغ ← تحديد اختبارات الاحتفاظ بالفراغ المعتمدة

• خطر ارتفاع درجة الحرارة ← دمج أنظمة تخفيف الضغط وأنظمة تصريف الحرارة

• أضرار البرد أو الصدمات ← اختر سماكة الأنبوب المقوى

• زاوية التركيب غير الصحيحة ← اتبع إرشادات الشركة المصنعة بشأن الميل

دليل الشراء والاختيار

1. حدد متطلبات المياه الساخنة أو الحمل الحراري اليومية

2. تقييم الإشعاع الشمسي المحلي والظروف المناخية

3. حدد قطر الأنبوب وطوله بناءً على أهداف الإخراج

4. اختر بين أنابيب التدفق المباشر أو أنابيب التسخين الحراري

5. تحقق من تقنية الطلاء ومعايير الفراغ

6. تأكد من التوافق مع خزانات التخزين والمشعبات

7. مراجعة شهادات الموردين ومراجع المشاريع

مثال الحالة الهندسية

استخدم مشروع تحديث نظام تسخين المياه في أحد المستشفيات 300 مجموعة من أنابيب التسخين الشمسي بأبعاد 58×1800 مم، مدمجة مع نظام تخزين بسعة 5000 لتر. وقد وفر هذا النظام ما يقارب 62% من الطلب السنوي على المياه الساخنة، وخفض استهلاك الوقود الأحفوري، وحقق عائدًا على الاستثمار خلال خمس سنوات من التشغيل المتواصل.

الأسئلة الشائعة (FAQ)

• س1:ما هي الميزة الرئيسية لأنابيب التسخين الشمسي؟
  ج: كفاءة عالية وأداء ممتاز في الطقس البارد.

• Q2:هل أنابيب التسخين الشمسي مناسبة للمناخات شديدة البرودة؟
  ج: نعم، وخاصةً تكوينات الأنابيب الحرارية.

• كز:ما هو متوسط ​​العمر المتوقع؟
  ج: 15 عامًا أو أكثر مع التركيب الصحيح.

• نسخة:هل تحتاج الأنابيب إلى صيانة متكررة؟
  ج: لا، الفحص الروتيني كافٍ.

• س5:هل يمكن استبدال الأنابيب الفردية؟
  ج: نعم، الاستبدال المعياري ممكن.

• 6كيف تقارن هذه الأجهزة بأجهزة تجميع الألواح المسطحة؟
  ج: كفاءة أعلى وأداء أفضل في درجات الحرارة المنخفضة.

• 7ما هي زاوية الميل الموصى بها؟
  ج: عادةً ما تكون 30°–45°، حسب خط العرض.

• Q8:هل هي متوافقة مع الأنظمة الهجينة؟
  ج: نعم، يستخدم على نطاق واسع مع الغاز أو الكهرباء الاحتياطية.

• س9:هل يمكن اكتشاف فقدان الفراغ؟
  ج: نعم، من خلال المؤشرات المرئية أو انخفاض الناتج الحراري.

• س10:هل يمكن توسيع الأنظمة لاحقاً؟
  ج: نعم، يمكن دمج أنابيب إضافية.

دعوة للعمل

للحصول على عروض أسعار خاصة بالمشاريع، أو بيانات فنية مفصلة، ​​أو استشارات هندسية حول أنظمة أنابيب التسخين الشمسي، يرجى تقديم متطلباتك لتلقي الدعم المهني، وتوصيات التكوين، ونماذج الحلول.
