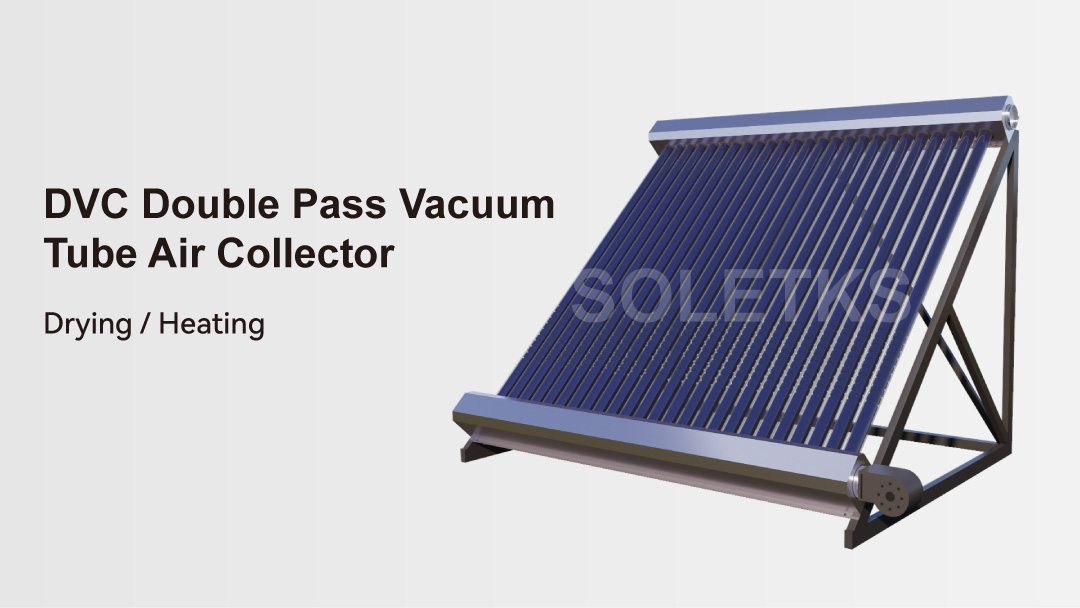

جامع الهواء بأنبوب الفراغ المزدوج DVC

1. تصميم مبتكر: نقل حراري بالهواء، آمن وخالٍ من المخاطر الخفية

2. عملية التصنيع المتقدمة: امتصاص عالٍ، استهلاك منخفض، كفاءة حرارية كاملة

3. ملاءمة فائقة: متينة وآمنة، مع عمر افتراضي يزيد عن 50 عامًا

4. اقتران مصادر الطاقة المتعددة: تكييف المضخة الحرارية لزيادة الكفاءة في البرد القارس

اتصل الآن بريد إلكتروني هاتف واتساب

تفاصيل المنتج

1. نظرة عامة على المنتج: خيار جديد للتدفئة الشمسية

يستخدم جامع الهواء DVC الهواء كوسيط لنقل الحرارة، مستغلاً الطاقة الشمسية لتلبية احتياجات التدفئة والتجفيف الداخلية، مما يلغي تمامًا الاعتماد على السوائل العاملة في أنظمة الطاقة الشمسية التقليدية.

من خلال ثلاثة تصميمات أساسية - أنبوب حراري زجاجي مزدوج المسار DC، وتقنية الطلاء المتداخل، ووصلة تمدد الأنبوب الداخلي - فإنه يحل بشكل جذري نقاط الضعف في الطاقة الشمسية التقليدية مثل "الأنابيب المتجمدة المتشققة المتفجرة" و"الأنابيب الباردة الساخنة المكسورة"، مما يوفر حلول تدفئة فعالة من حيث التكلفة وموثوقة للمدارس ومباني المكاتب وورش العمل وغرف التجفيف وما شابه ذلك.

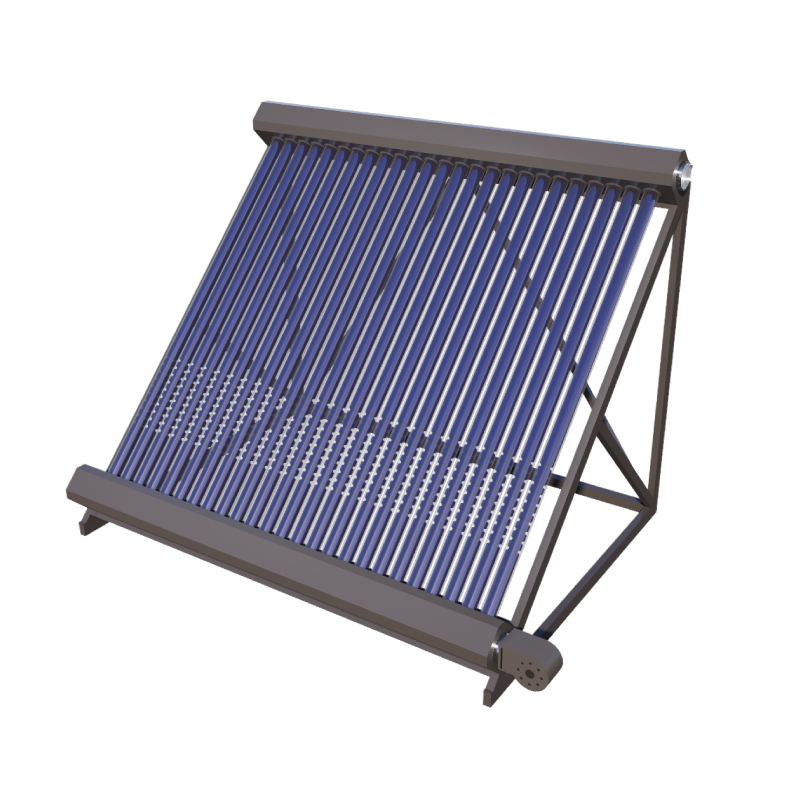

مجمع هواء أنبوبي مفرغ مزدوج المسار DVC

ثانيًا: مميزات المنتج: مجمع هواء أنبوبي مفرغ ثنائي المسار DVC500

1. تصميم مبتكر: نقل حراري بالهواء، آمن وخالٍ من المخاطر الخفية

• ابتكار في مجال الوساطة: يستخدم النظام الهواء بدلاً من السائل كوسيط تشغيل، حيث يقوم بتسخين الهواء مباشرةً وتدويره لنقل الحرارة. ويمكنه توفير تسخين مباشر أو غير مباشر عبر مبادلات حرارية، وهو متوافق مع أنظمة متنوعة.

• المكونات الرئيسية: يتميز وصلة التمدد بأنبوب تجميع فراغي مزدوج المسار مصنوع بالكامل من الزجاج، بتصميم توصيل من الرأس إلى الذيل، مما يقلل من مقاومة التهوية ويضمن تدفق هواء كافٍ. يمنع هذا التصميم بشكل فعال تلف المعدات الناتج عن تجمد السائل وتمدده.

2. عملية التصنيع المتقدمة: امتصاص عالٍ، استهلاك منخفض، كفاءة حرارية كاملة

• طلاء الترسيب المغناطيسي: معدل امتصاص الطاقة الشمسية هو 93٪ (±2٪ @AM1.5)، والانبعاث الحراري هو 6٪ فقط (±2٪ @80 درجة مئوية)، ويتم التقاط الطاقة إلى أقصى حد ويتم تقليل الحرارة.

• كفاءة تحويل عالية للغاية: يحقق النظام كفاءة تحويل حراري شمسي تزيد عن 80%، مع الحفاظ على جمع حرارة مستقر حتى في المناطق الغائمة أو المرتفعات، بالإضافة إلى ارتفاع سريع في درجة الحرارة لتلبية الاحتياجات.

3. ملاءمة مثالية: متينة وآمنة، مع عمر افتراضي يزيد عن 50 عامًا.

• نطاق درجة حرارة واسع: درجة حرارة التشغيل القصوى 280 درجة مئوية فأكثر، مناسبة للتجفيف بدرجة حرارة عالية؛ لا يتأثر الوسط الهوائي بالبرودة، والتشغيل المستقر في المرتفعات العالية وبيئة الإشعاع القوي.

• الحماية الهيكلية: تعمل وصلة التمدد الداخلية للأنبوب على تخفيف الإجهادات الحرارية لمنع تمزق أنبوب التفريغ. وبفضل عدم وجود وسيط تشغيل سائل، يتم القضاء على مخاطر التسرب والتآكل، مما يضمن تشغيلًا خاليًا من الصيانة طوال الوقت.

4. اقتران مصادر الطاقة المتعددة: تكييف المضخة الحرارية لزيادة الكفاءة في البرد القارس

يمكن دمجها مع مضخة حرارية تعمل بالهواء لتشكيل نظام متكامل. خلال النهار، تقوم المضخة الحرارية بتسخين المكان مسبقًا، مما يحسن معامل الأداء في ظروف درجات الحرارة المنخفضة ويقلل من استهلاك الطاقة. وهذا يحقق تدفئة مستقرة على مدار العام، مما يساهم بفعالية في حل تحديات التدفئة في المناطق شديدة البرودة.

ثالثًا: أربع مزايا أساسية: بناء حواجز تنافسية

1. أنبوب تفريغ مزدوج التدفق للتيار المستمر: مقاومة منخفضة وحجم هواء عالٍ

• يقلل تصميم التوصيل بين الرأس والذيل من مقاومة التهوية بأكثر من 30% مقارنة بالمنتجات التقليدية، مما يوفر تدفقًا أكبر للهواء بنفس قوة المروحة.

• توزيع درجة الحرارة موحد، مما يمنع ارتفاع درجة الحرارة أو انخفاضها في مناطق محددة، ويعزز راحة التدفئة، ويقلل من تراكم الغبار في الأنابيب.

2. كفاءة فائقة في تجميع الحرارة: توفير الطاقة وخفض التكاليف

• مع التحسين المزدوج من خلال طلاء التداخل والرش المغناطيسي، تتجاوز كفاءة التحويل الحراري الشمسي 80٪ (مقارنة بالـ 60٪ - 70٪ التقليدية).

• فواتير كهرباء وغاز صفرية، الاستخدام طويل الأمد يوفر تكاليف طاقة كبيرة، مما يحقق التوازن بين الاقتصاد وحماية البيئة.

3. قابلية التكيف مع جميع السيناريوهات: آمن ومتين

• بفضل مقاومته لدرجات الحرارة العالية، ومقاومته للبرودة، وقدرته على التكيف مع الارتفاعات العالية، فإنه يعمل بثبات عند 280 درجة مئوية و-30 درجة مئوية على التوالي.

• وصلة تمدد مع أنبوب مضاد للكسر، ووسط عمل خالٍ من السوائل لضمان عمر خدمة طويل جدًا ومقاوم للتسرب، ولا يحتاج إلى صيانة ولا قلق.

4. تكنولوجيا حماية البيئة: خضراء وعالية الجودة

• يستخدم المنتج تقنية الرغوة المتكاملة الألمانية ذات درجة الحرارة الثابتة، مع تعبئة عالية الضغط بمادة البولي يوريثان غير المفلورة الصديقة للبيئة.

• طبقة الرغوة موحدة وكثيفة، مما يحسن العزل والقوة الهيكلية ومقاومة الطقس، ولا يتم إطلاق أي مواد ضارة.

رابعًا: السيناريوهات القابلة للتطبيق: تغطية الاحتياجات المتنوعة

نوع المشهد	احتياجات التكيف	تتضح المزايا الأساسية.

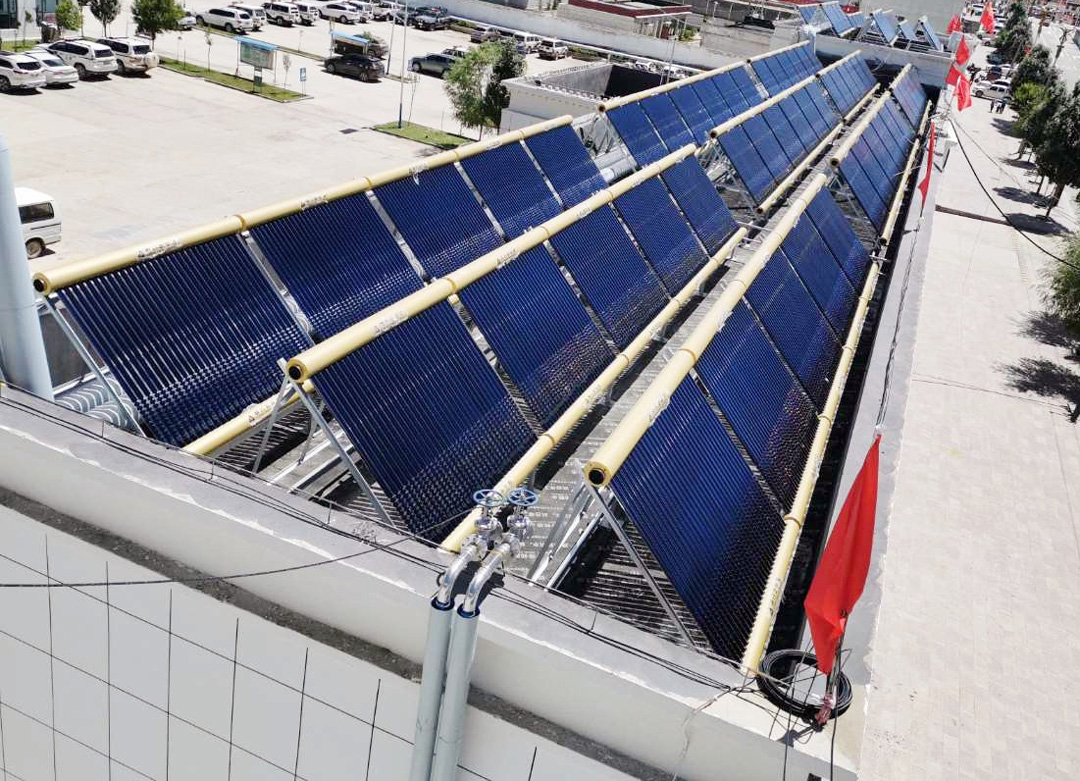

تدفئة المبنى	يتم تدفئة الفصول الدراسية والمباني المكتبية وورش العمل ومباني المحطات	تجميع فعال للحرارة، تسخين سريع، وتوزيع متجانس لدرجة الحرارة
تجفيف احترافي	تجفيف المنتجات الزراعية والمواد الطبية والسلع الصناعية	درجة حرارة قصوى تبلغ 280 درجة مئوية، بدون انبعاثات ملوثة
التدفئة في المناطق الباردة	التدفئة المركزية في المناطق السكنية وتدفئة المجمعات التجارية	بالإضافة إلى مضخة حرارية لتحسين قيمة معامل الأداء (COP) وتحقيق استقرار التدفئة

خامساً: لماذا تختار مجمعات الهواء DVC؟

• حل شامل لجميع نقاط الضعف: القضاء على تشققات التجمد، وكسور الأنابيب، والتسريبات، مما يضمن أداءً موثوقًا به في البيئات القاسية.

• التفوق على أقرانهم في الصناعة: تحقيق أكثر من 80% من كفاءة التحويل الحراري للطاقة الشمسية، مما يؤدي إلى توفير كبير في الطاقة وخفض التكاليف.

• العمر الافتراضي المضمون: أكثر من 50 عامًا من الخدمة مع تشغيل بدون صيانة، مما يقلل التكاليف المستقبلية.

• التوافق مع جميع السيناريوهات: مناسب لكل من التدفئة والتجفيف، ويحافظ على التشغيل المستقر حتى في المناطق شديدة البرودة.

يُحدث جامع الهواء DVC ثورة في مجال التدفئة الشمسية من خلال التكنولوجيا المتطورة، مما يوفر حلاً مثالياً للطاقة الخضراء لتعزيز أهداف "الكربون المزدوج".

نوع المجمع		DVC500	DVC850
الأبعاد الخارجية (مم)		2430×2100×200	4030×2100×200
مواصفات القناة المزدوجة		Φ58×1800	Φ58×1800
عدد الأنابيب المزدوجة		30	50
المساحة الإجمالية (م²)		5.1	8.5
منطقة الإضاءة (م²)		3.8	6.3
الوزن الصافي (كجم)		75	125
حجم الهواء المقدر (م³/ساعة)		150	250
حجم الواجهة
عدد الواجهات
معامل فقدان الحرارة الكلي
أقصى درجة حرارة تشغيل		0.76	0.76
كفاءة الذروة		0.66	0.66
الكفاءة المقدرة ①		2.5	4.2
محدد	400 واط/م²	0.76	1.62
القدرة (كيلوواط) ②	700 واط/م²	1.25	2.69
القدرة (كيلوواط) ②	1000 واط/م²	2.5	4.2

سادساً: نقاط القوة الأساسية لمجموعة سوليتس

1. البحث والتطوير التكنولوجي: ريادة الابتكار العالمي

• محفظة براءات الاختراع: 117 براءة اختراع أساسية وحلول خاصة بالصناعة.

• اختراق في التكنولوجيا الأساسية: واحدة من الشركات العالمية القليلة القادرة على إتقان تقنيات إنتاج الأفلام الزرقاء والسوداء في وقت واحد.

2. التصنيع: القدرة التصنيعية الذكية للصناعة 4.0

• السعة الإنتاجية: من خلال ست قواعد تصنيع، يمكن إنتاج جهاز تجميع واحد كل 55 ثانية.

• معايير مراقبة الجودة: تطبيق مراقبة الجودة الشاملة من المواد الأساسية إلى المنتجات النهائية، مع اعتماد المنتجات وفقًا لمعايير الاتحاد الأوروبي CE.

3. تصميم سلسلة التوريد الصناعية: القدرة على تقديم الخدمة في جميع السيناريوهات

• تحكم شامل: ندير بشكل مستقل جميع المكونات الأساسية، بما في ذلك المواد الخام، ومعدات الإنتاج، وتصميم النظام. وبصفتنا الشركة الرائدة في حصة سوق المواد الخام، فإننا نخدم أكثر من 30 سيناريو تطبيق ضمن 17 فئة.

• حلول الأنظمة: نحن نقدم خدمات شاملة تغطي مسح المشروع والتصميم والبناء والتشغيل.

4. سمعة العلامة التجارية: معيار صناعي معترف به عالميًا

• المكانة في السوق: بصفتنا ثاني أكبر منتج في العالم لجامعات الألواح المسطحة، فإننا نصدر منتجاتنا إلى أكثر من 40 دولة، مع تطبيقات تغطي قطاعات البناء والصناعة والزراعة.

• المساهمات الخضراء: تم خفض إجمالي انبعاثات ثاني أكسيد الكربون بمقدار 16.726 مليون طن، وهو ما يعادل زراعة 700 مليون شجرة، وحصلت الشركة على العديد من الجوائز بما في ذلك جائزة "Pacesetter" الوطنية لمنتجات الطاقة الشمسية الحرارية.

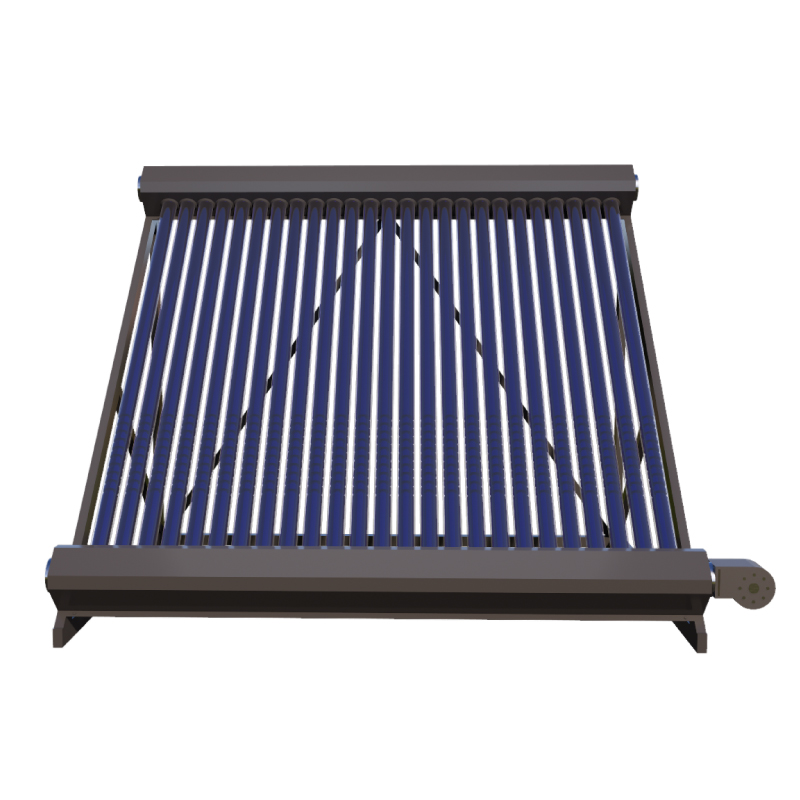

مجمع هواء أنبوبي مفرغ مزدوج المسار DVC
