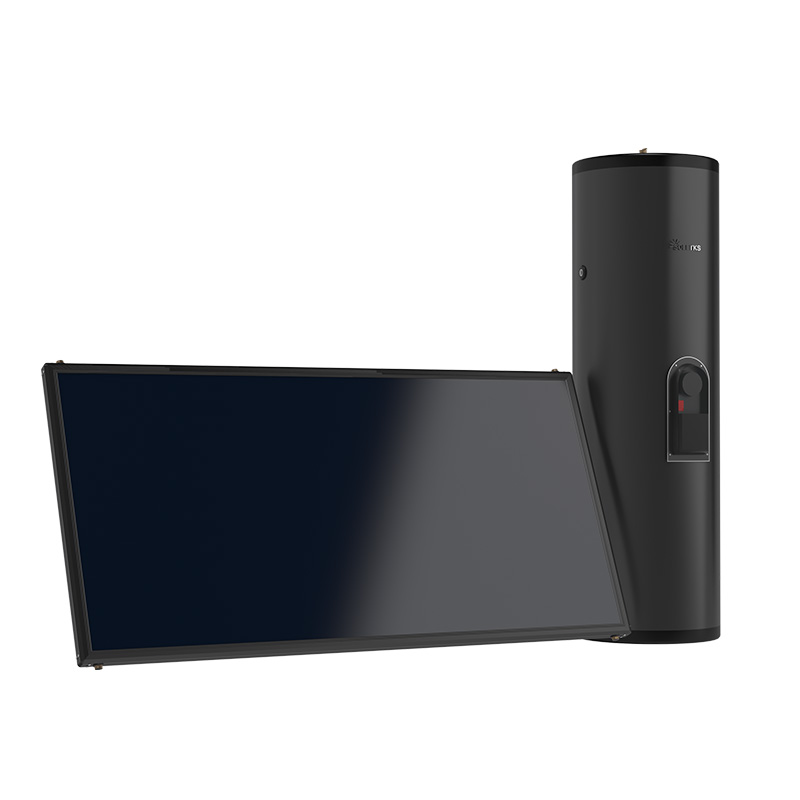

نظام تسخين المياه بالطاقة الشمسية من النوع المنفصل

1. تجاوز قيود بيئة التركيب وتخفيف ضغط الحمل على السقف؛

2. خزان المياه الداخلي يقلل من فقدان الحرارة ويعزز أداء مقاومة التجمد في الشتاء؛

3. التصميم المعياري يتوافق مع الجماليات المعمارية ومناسب للمباني السكنية متعددة الطوابق والفيلات وغيرها من السيناريوهات المعمارية.

اتصل الآن بريد إلكتروني هاتف واتساب

تفاصيل المنتج

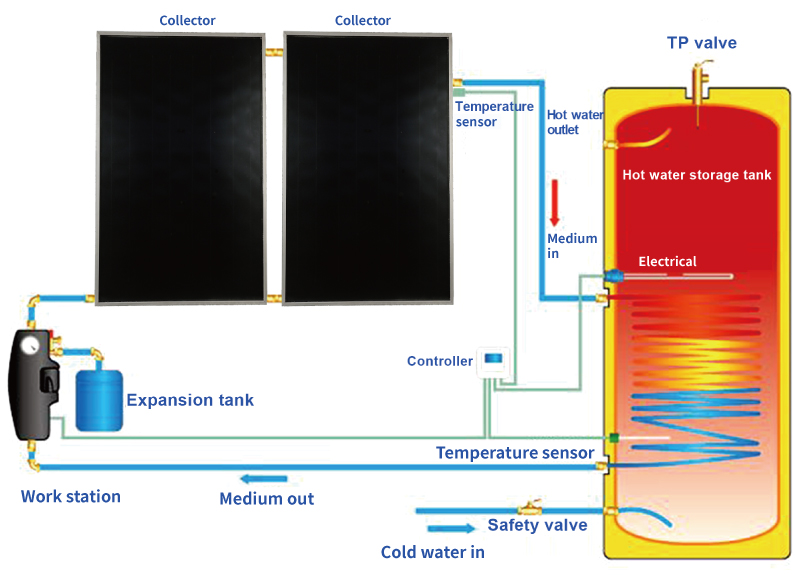

سخان المياه الشمسي المنفصل، الذي يفصل المجمع عن خزان التخزين، هو جهاز فعال لتوفير الماء الساخن. يتم تركيب وحدة المجمع عادة على الأسطح أو في المناطق المشمسة الأخرى، حيث تمتص الإشعاع الشمسي وتحوله إلى طاقة حرارية عبر نظام دوران وسيط نقل الحرارة. يمكن تركيب خزان التخزين بسهولة في المساحات الداخلية أو على الشرفات.

يحقق هذا النظام ثلاث مزايا تقنية رئيسية من خلال تصميم الفصل الفيزيائي:

التغلب على قيود بيئة التركيب وتخفيف ضغط الحمل على السقف؛
خزان الماء الداخلي يقلل من فقدان الحرارة ويعزز أداء مقاومة التجمد في الشتاء؛
التخطيط المعياري يتوافق مع الجماليات المعمارية ومناسب للمباني السكنية متعددة الطوابق والفلل وغيرها من السياقات المعمارية.

المشهد المناسب

مشروع تسخين مياه الفيلا

مقارنة تفاضلية

مقارنة الأبعاد	الجهاز التقليدي المتكامل	سخان المياه الشمسي المنفصل
تخطيط التركيب	يتم تركيب تجميع الحرارة وتخزين المياه في الأعلى	يتم وضع المجمع في الأعلى ويتم وضع خزان المياه بمرونة في الغرفة
تأثيرات معمارية	السقف يتحمل ضغطًا ثقيلًا	تحمل موزع للحمل، مناسب لمجموعة متنوعة من الهياكل البنائية
الملاءمة البيئية	من السهل أن يتجمد ويتشقق في درجات الحرارة المنخفضة	تخزين المياه داخليًا + مقاومة متوسطة للتجمد، تشغيل مستقر عند -20 درجة مئوية
الجمال والاندماج	تعرض المعدات يؤثر على مظهر المبنى	تم تركيب خزان المياه بطريقة مخفية لتحسين تكامل المبنى

مجمع الطاقة الشمسية المسطحة

جامع	SOLETKS2.0-2
المساحة الإجمالية (م²)	2
مساحة الفتحة (م²)	1.87
الطول × العرض × الارتفاع (مم)	2000x1000x80
ضغط العمل المقنن	0.6 بار
الأداء البصري	78%
لوحة الامتصاص	طلاء ألومنيوم عالي الامتصاص الانتقائي
إطار	ألومنيوم

خزان مياه ستانلس ستيل

نموذج	300	500	800	1000
جامع	SOLETKS-2.0(×3)	SOLETKS-2.0(×4)	SOLETKS-2.0(×8)	SOLETKS-2.0(×10)
الطول (بالملليمتر)	1740	1845	1720/1820	2000/2100
القطر الداخلي (مم)	Φ480	Φ580	Φ800	Φ800
القطر الخارجي (مم)	Φ580	Φ700	Φ900/1000	Φ900/1000
العزل	رغوة البولي يوريثان 60 مم		رغوة البولي يوريثان 50/100 مم
مادة الخزان الداخلي	فولاذ مقاوم للصدأ SUS304 / SUS316 L
مادة الخزان الخارجي	صفائح مطلية بالألوان
ضغط العمل	7 بار
عنصر تسخين كهربائي	220 فولت 1500 واط ~ 3000 واط / 110 فولت 1500 واط
مادة الأنابيب اللولبية	اختياري (نحاس / SUS304 / SUS316)
حجم الملف	Φ12*1.0 مم
ملف تبادل حراري	لا شيء/الملف السفلي/الملف العلوي والملف السفلي
خزان التوسع	12 لترًا	24 لتر	50 لتر	50 لتر

محطة عمل

	مدخل	مضخة	القوة المقدرة	وحدة التحكم	الأبعاد (مم)
21 ريال سعودي ح	تيار متردد 220 فولت / 110 فولت، 50 هرتز	جراندفوس 15-65 130	60-100 واط	258 ريال سعودي	450×300×160
تسسين-6	تيار متردد 220 فولت / 110 فولت، 50 هرتز	ويلو ST20/11	165 واط	لجنة التجارة الفيدرالية-6	270×460×160
